Penempaan Keluli Diterangkan: Jenis, Penempaan Keluli Karbon & Pemilihan Bahan

Apa Itu Penempaan Keluli

Penempaan keluli ialah proses pembuatan di mana bahan kerja keluli dibentuk dengan menggunakan daya mampatan — melalui penukul, penekan atau penggelek — manakala bahan itu sama ada dipanaskan kepada keadaan plastik atau bekerja pada suhu bilik. Hasilnya ialah komponen dengan geometri yang ditentukan dan, secara kritikal, struktur butiran dalaman yang halus yang memberikan sifat mekanikal jauh lebih baik daripada yang boleh dicapai dengan menuang atau pemesinan daripada stok bar . Menempa bukan sekadar operasi membentuk; ia adalah proses metalurgi yang secara asasnya menambah baik bahan yang berfungsi dengannya.

Apabila keluli dituang, proses pemejalan menghasilkan struktur butiran kasar kadangkala dendritik dengan potensi lompang, keliangan dan zon pengasingan. Penempaan memampatkan dan menjajarkan semula struktur ini, menutup kecacatan dalaman, menapis saiz butiran, dan mengorientasikan aliran butiran mengikut kontur bahagian siap. Rod penyambung palsu, sebagai contoh, mempunyai aliran butiran yang melengkung melalui jejari dan rasuk rod - laluan yang sama yang akan dilalui oleh beban tegangan dan lentur dalam perkhidmatan. Penjajaran ini adalah sebab bahagian palsu menentang kegagalan keletihan dengan begitu berkesan dalam aplikasi pemuatan dinamik.

Proses penempaan digunakan merentasi hampir setiap industri yang menuntut: komponen powertrain automotif, bahagian struktur aeroangkasa, badan injap minyak dan gas, peralatan pembinaan, alatan tangan dan perkakasan ketenteraan semuanya dihasilkan secara rutin sebagai penempaan. Sebarang aplikasi di mana kegagalan bukan pilihan dan kebolehpercayaan mekanikal mesti dijamin sepanjang hayat perkhidmatan yang ditetapkan adalah calon untuk keluli palsu.

Menempa Jenis Keluli: Proses dan Bagaimana Ia Berbeza

Penempaan keluli bukan satu proses — ia merangkumi beberapa kaedah yang berbeza, setiap satunya sesuai dengan geometri bahagian yang berbeza, volum pengeluaran, keperluan toleransi dan jenis bahan. Memilih kaedah penempaan yang betul adalah sama pentingnya dengan memilih gred keluli yang betul.

Penempaan Mati Terbuka

Dalam penempaan acuan terbuka, bahan kerja cacat antara acuan rata atau bentuk ringkas yang tidak menutup bahan sepenuhnya. Operator mengubah kedudukan dan memutar bilet di antara pukulan untuk membentuknya secara berperingkat. Penempaan dadu terbuka digunakan untuk bahagian yang besar — ​​aci, gelang, silinder, bongkah — di mana perkakas dadu tertutup sangat mahal atau di mana bahagian itu terlalu besar untuk set dadu. Ia juga diutamakan untuk pengeluaran adat atau volum rendah di mana pelaburan perkakas tidak boleh dilunaskan dalam jangka masa yang besar. Toleransi dimensi adalah lebih luas daripada kerja tutup tertutup, dan pemesinan sekunder biasanya diperlukan untuk mencapai dimensi akhir.

Penempaan-Mati Tertutup (Impression-Die).

Penempaan dadu tertutup menggunakan acuan atas dan bawah yang dipadankan dimesin dengan bentuk hampir bersih bahagian siap. Bilet yang dipanaskan diletakkan di dalam rongga die dan dipukul, menyebabkan bahan mengalir dan mengisi kesan. Denyar — bahan berlebihan yang memerah keluar pada garisan pemisah cetakan — kemudian dipangkas. Proses ini menghasilkan bahagian dengan toleransi dimensi yang lebih ketat, kemasan permukaan yang lebih baik, dan sifat mekanikal yang lebih konsisten daripada kerja mati terbuka. Ia adalah kaedah penempaan yang dominan untuk komponen automotif dan industri volum tinggi seperti aci engkol, rod penyambung, gear, bebibir, dan alatan tangan.

Roll Forging dan Cincin Bergolek

Penempaan gulung melepasi bilet yang dipanaskan antara gulungan berkontur untuk mengurangkan keratan rentas dan memanjangkan kepingan - digunakan untuk aci tirus, spring daun dan kosong gandar. Gelek gelang ialah varian khusus di mana bentuk awal berbentuk donat digulung antara mandrel dalam dan gulungan terdorong luar, mengurangkan ketebalan dinding dan mengembangkan diameter untuk menghasilkan gelang lancar. Gelang bergulung digunakan secara meluas dalam galas, bebibir, komponen kapal tekanan, dan bingkai aeroangkasa. Penggulungan cincin menghasilkan aliran butiran lilitan yang tidak terganggu — kelebihan kritikal dalam aplikasi berputar atau mengandungi tekanan.

Penempaan Sejuk

Penempaan sejuk — dilakukan pada atau berhampiran suhu bilik — menghasilkan bahagian dengan kemasan permukaan yang sangat baik, toleransi dimensi yang ketat dan permukaan yang dikeraskan tanpa langkah pemanasan. Ia digunakan secara meluas untuk pengikat, bolt, kepala soket, dan komponen ketepatan kecil. Pertukaran adalah daya pembentukan yang lebih tinggi, kemuluran berkurangan semasa pemprosesan, dan had pada kerumitan bahagian berbanding dengan penempaan panas. Kebanyakan bahagian tempa sejuk menggunakan keluli karbon rendah hingga sederhana dengan kebolehkerjaan sejuk yang baik.

Penempaan Keluli Karbon: Gred, Sifat dan Rawatan Haba

Keluli karbon ialah bahan mentah yang paling banyak digunakan dalam penempaan keluli, dihargai kerana gabungan ketersediaan, kebolehprosesan, dan pelbagai sifat mekanikal yang boleh dicapai melalui rawatan haba. Penempaan keluli karbon ditentukan merentas pembinaan, pertanian, perlombongan, minyak dan gas, penjanaan kuasa dan jentera perindustrian am — di mana-mana sahaja kekuatan, keliatan dan keberkesanan kos adalah pemacu reka bentuk utama.

Kandungan karbon adalah pembolehubah tunggal yang paling berpengaruh dalam penempaan pemilihan keluli:

• Keluli karbon rendah (≤0.25% C) — cth., AISI 1018, 1020: Sangat mulur, kebolehpalsuan yang sangat baik, dan mudah dikimpal. Digunakan untuk penempaan yang memerlukan ubah bentuk tanpa retak — cangkuk, rantai, tine pertanian dan kurungan struktur. Biasanya tidak dirawat haba kepada kekerasan tinggi; kekuatannya datang terutamanya daripada pengerasan kerja dan ketebalan bahagian.
• Keluli karbon sederhana (0.25%–0.60% C) — cth., AISI 1040, 1045, 1050: Rangkaian kuda kerja untuk penempaan industri. Bertindak balas dengan baik kepada rawatan haba pelindapkejutan dan pembajaan, mencapai kekuatan tegangan dalam julat 700–1,000 MPa bergantung pada saiz bahagian dan suhu pembajaan. AISI 1045 ialah salah satu gred yang dinyatakan secara universal untuk aci, gear, gandar dan rod penyambung yang memerlukan keseimbangan kekuatan, keliatan dan kebolehmesinan.
• Keluli karbon tinggi (0.60%–1.00% C) — cth., AISI 1060, 1080, 1095: Kekerasan dan rintangan haus yang lebih tinggi selepas rawatan haba, tetapi mengurangkan keliatan dan kebolehkimpalan. Digunakan untuk penempaan keluli musim bunga, alat pemotong, komponen rel, dan bahagian haus pertanian. Lebih sensitif terhadap penempaan tingkap suhu dan memerlukan kawalan penyejukan yang teliti untuk mengelakkan keretakan.

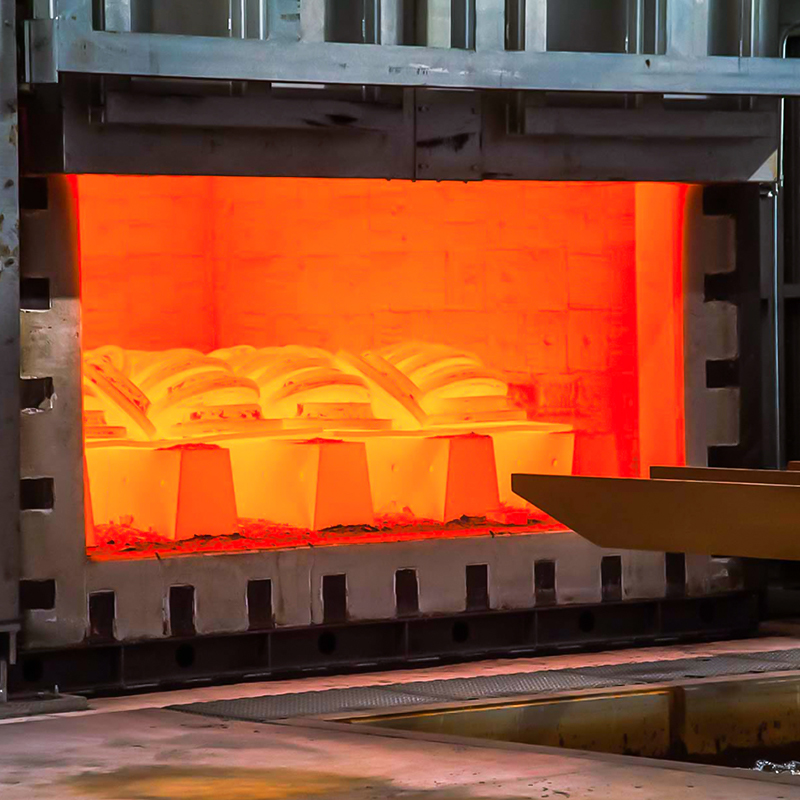

Rawatan haba selepas penempaan secara mendadak mengubah sifat mekanikal akhir komponen keluli karbon. Menormalkan — penyejukan udara dari atas suhu kritikal atas — menapis saiz butiran dan melegakan tegasan penempaan, menghasilkan struktur mikro yang seragam dengan sifat garis dasar yang boleh diramal. Pelindapkejutan dan pembajaan (Q&T) melibatkan penyejukan pantas daripada suhu austenitisasi untuk membentuk martensit, diikuti dengan pemanasan semula kepada suhu pembajaan terkawal untuk memulihkan kemuluran. Penempaan keluli karbon Q&T boleh mencapai kekuatan hasil melebihi 800 MPa dengan keliatan impak yang mencukupi untuk kebanyakan aplikasi struktur. Penyepuhlindapan digunakan apabila kebolehmesinan maksimum atau kebolehbentukan sejuk diperlukan sebelum pemprosesan selanjutnya.

Satu had praktikal penempaan keluli karbon biasa ialah kebolehkerasan — keupayaan untuk mencapai kekerasan seragam melalui keratan rentas sebahagian besar. Keluli karbon mempunyai kebolehkerasan yang lebih rendah daripada keluli aloi; dalam bahagian tebal, teras menyejuk terlalu perlahan semasa pelindapkejutan untuk berubah sepenuhnya kepada martensit, menghasilkan teras yang lebih lembut. Untuk penempaan di atas kira-kira 75–100 mm dalam keratan rentas kritikal yang memerlukan pengerasan melalui, penambahan aloi seperti kromium, molibdenum, atau nikel diperkenalkan — mengalihkan spesifikasi daripada karbon biasa kepada gred keluli aloi seperti 4140, 4340, atau 8620.

Keluli Karbon Tempa lwn Tuang dan Dimesin: Apabila Perbezaan Proses Penting

Pilihan antara keluli karbon palsu, keluli tuang dan stok bar bermesin pada asasnya adalah pertukaran antara prestasi mekanikal, kerumitan geometri, volum pengeluaran dan kos unit. Setiap proses adalah optimum dalam konteks tertentu — ralat kejuruteraan sedang digunakan di mana yang lain lebih sesuai.

Keluli karbon palsu berbanding keluli tuang: Casting membolehkan kerumitan geometri yang jauh lebih besar — laluan dalaman, potongan bawah dan bahagian berongga yang tidak dapat dicapai oleh penempaan tanpa operasi sekunder. Tetapi keluli tuang mempunyai had mikrostruktur yang wujud: keliangan pengecutan, lompang gas, dan struktur butiran kasar yang mengurangkan kekuatan keletihan dan keliatan kesan. Untuk bahagian yang tertakluk kepada pemuatan kitaran atau hentaman — aci engkol, kepala tukul, cangkuk angkat, badan injap tekanan — struktur butiran unggul penempaan membenarkan kos perkakas dan pemprosesan yang lebih tinggi. Data yang diterbitkan secara konsisten menunjukkan pencapaian komponen keluli karbon palsu hayat keletihan 20–30% lebih tinggi daripada bahagian tuang yang setara di bawah keadaan pemuatan yang sama, dengan nilai impak Charpy yang jauh lebih baik, terutamanya pada suhu sub-sifar.

Keluli karbon palsu berbanding bar mesin: Bahagian dimesin yang dipotong daripada stok bar bergulung mempunyai struktur butiran yang berorientasikan sepanjang arah bergolek bar. Apabila dimesin kepada bentuk yang kompleks, aliran butiran terganggu - ia berjalan terus melalui bahagian tanpa mengira geometri. Bahagian yang ditempa, sebaliknya, mempunyai aliran butiran yang mengikuti kontur bahagian. Untuk aci bebibir yang dimesin dari bar, butiran berjalan secara paksi melalui jejari bebibir - orientasi yang lemah untuk beban lentur dan ricih yang sebenarnya dialami oleh bebibir. Penempaan yang setara akan mempunyai aliran butiran melengkung melalui bebibir, sejajar dengan laluan tegasan. Dalam aplikasi kitaran tinggi atau kritikal keselamatan, perbezaan ini bukan akademik: ia adalah perbezaan antara bahagian yang memenuhi hayat reka bentuknya dan yang tidak.

Untuk pasukan perolehan dan jurutera reka bentuk, panduan praktikal adalah mudah: nyatakan keluli karbon palsu apabila bahagian itu membawa beban dinamik, hentaman atau keletihan; beroperasi dalam persekitaran suhu rendah di mana peralihan mulur ke rapuh menjadi kebimbangan; atau merupakan komponen kritikal keselamatan di mana kegagalan medan mempunyai akibat yang serius. Gunakan alternatif tuang atau mesin apabila geometri memerlukannya, pemuatan kebanyakannya statik, atau kekangan volum dan kos menjadikan pelaburan perkakas tidak praktikal.
